紙の2D図面が3Dモデルに？AIが製造現場の悩みを解決する時代へ

「紙の図面しかない……」が変わる日が来た。AIが2D図面を3Dモデルに変換する時代へ

製造業の現場では、何十年も前に作られた紙の図面や2Dデータが倉庫やサーバーに眠っています。「3Dデータに作り直したいけど、時間も人手も足りない」「外注すると費用がかかりすぎる」——そんな悩みを抱えた中小メーカーは少なくありません。2026年、そのボトルネックをAIが一気に解消しようとするサービスが相次いで登場しています。今回は、その最前線を一般の方にもわかりやすくお伝えします。

そもそも、どういうこと？

まず「2D図面」と「3D CADモデル」の違いから整理しましょう。

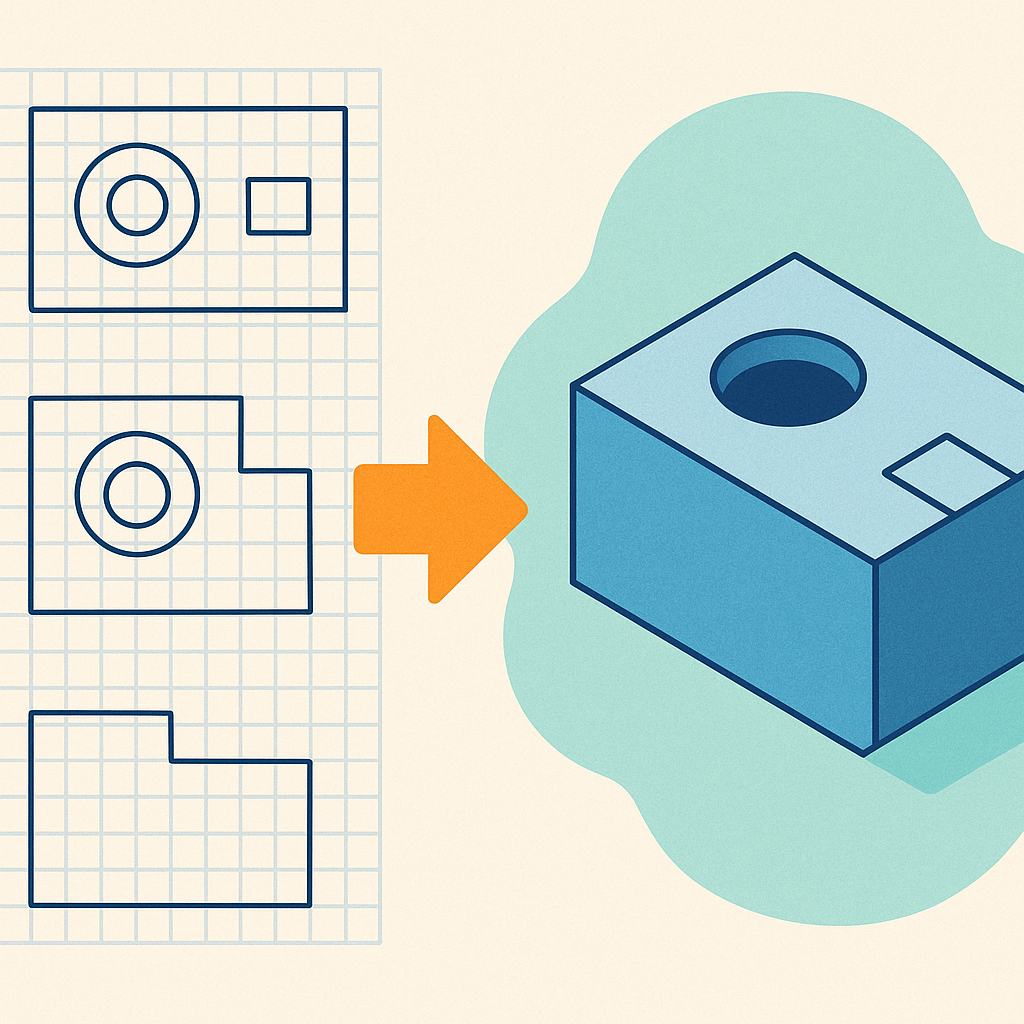

2D図面とは、正面・横・上の三方向から部品を描いた”設計の地図”のようなもの。紙や、パソコンの画面上の平らな絵です。一方、3D CADモデルは、コンピューター上に立体として組み上げたデータで、回転させたり断面を確認したり、そのまま3Dプリンターに送ることもできます。

これまで、2Dの図面を3Dモデルに変換するには、設計者が図面を読み解きながら、CADソフトで一から立体を作り直す必要がありました。慣れた技術者でも1部品あたり数時間かかることも珍しくありません。

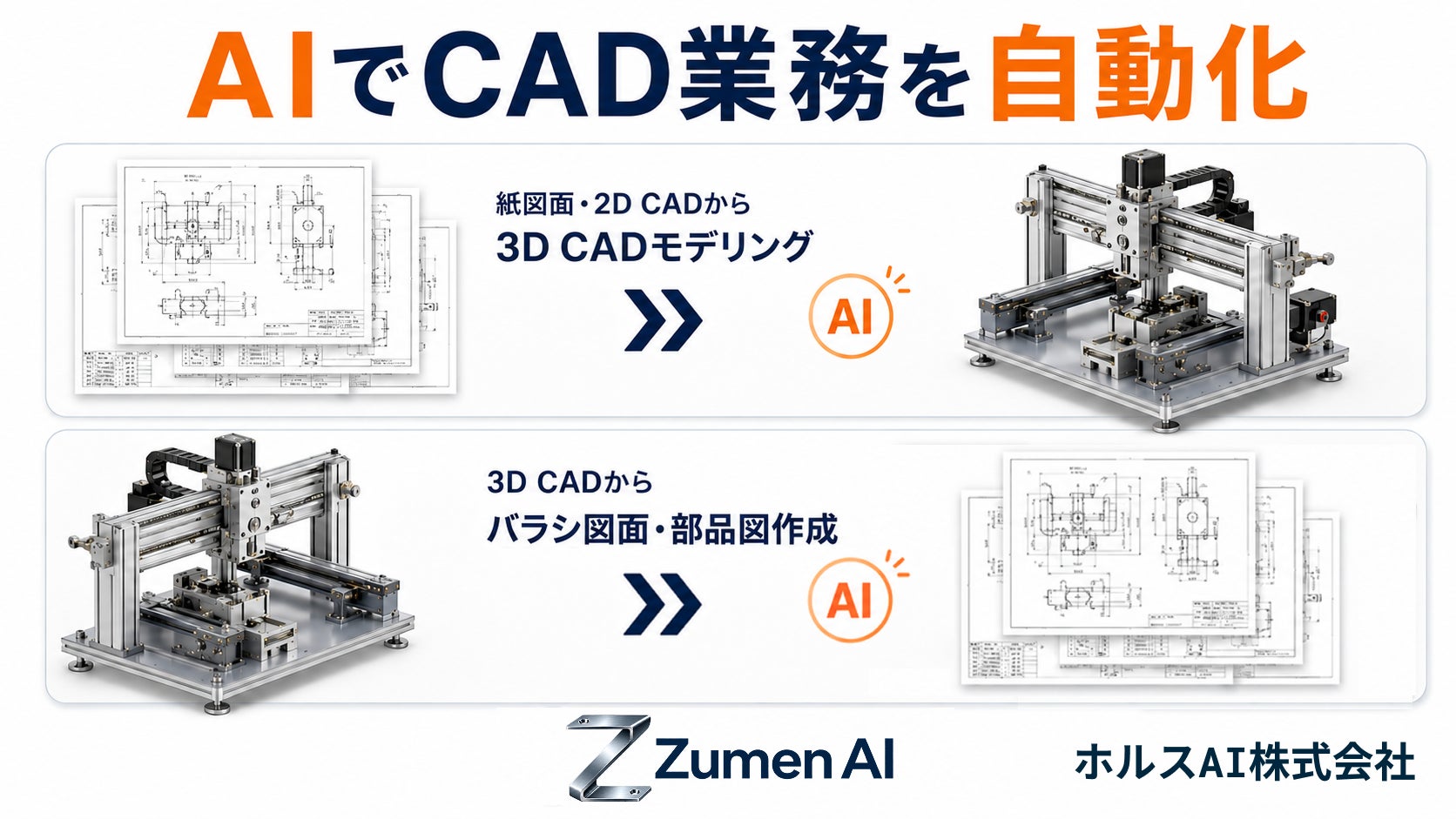

ホルスAIが2026年9月に先行提供を開始した 「Zumen AI」 は、この変換作業をAIが自動で行うWebサービスです。図面データをアップロードするだけで、AIが形状を読み取り、3Dモデルを生成してくれます。さらに、完成した3Dの組立データを部品ごとの2D図面に”バラす”機能も備えています。

なぜ注目されているのか？ 何がすごいのか

双方向に対応した珍しい設計

Zumen AIの大きな特徴は「2D→3D」と「3D→バラシ図面（2D）」の両方向を一つのサービスでカバーしていること。

多くの競合サービスが2D→3Dの一方向に絞る中、Zumen AIは「入口も出口も2D」という製造現場の実態に合わせた設計になっています。

「バラシ図面」という言葉は少し聞き慣れないかもしれません。これは、たとえば自転車の設計データ（組立図）から、フレーム・ハンドル・ペダルといった部品ひとつひとつの加工図面を取り出す作業のこと。外注先への発注や見積依頼に欠かせない工程ですが、手作業では時間がかかります。AIがこの”バラシ”をまとめて行うことで、後工程に進むスピードが格段に上がります。

中小メーカーでも「まず試せる」価格設計

料金は従量制で、1クレジット100円（税別）。3Dモデルの生成は1部品10クレジット＝1,000円から試せる設定です。アカウント発行時には50クレジットが無料で付与されるので、部品5個分はゼロ円で検証できます。

これまで3D変換を外注していたコストや手間を考えれば、「まず1部品だけ試してみる」という入り口の低さは、人手不足に悩む中小製造業にとって大きな意味を持ちます。

汎用フォーマットで既存ソフトにそのまま使える

生成された3DモデルはSTEPまたはSTL形式でダウンロードでき、SOLIDWORKS・Fusion・Inventorといった主要CADソフト向けの フィーチャー履歴付きネイティブCADファイル にも対応しています。

「フィーチャー履歴付き」とは、「この穴は直径10mmで開けた」「この部分は5mm押し出した」といった設計操作の手順が記録されているデータのことです。後から「やっぱり8mmにしたい」と修正するときに、一から作り直さなくて済む便利な形式です。

2026年は「AI×CAD」の実用元年

Zumen AI以外にも動きは活発です。

さらにAutodeskも、テキストや手書きスケッチから3D CADオブジェクトを生成できるニューラルCAD基盤モデルを発表し、2026年以降の商用提供を予定しています。大手CADベンダーと専業スタートアップが本格的に競い合う局面に入りつつあります。

わたしたちにどう関係する？

「自分は製造業じゃないから関係ない」と思った方も、少し立ち止まって考えてみてください。

私たちが日常で使っている家電・家具・自動車の部品のほとんどは、中小メーカーが作っています。そのメーカーが2Dから3Dへのデジタル化を進めると、設計の精度が上がり、不良品が減り、結果的に製品の品質向上やコスト削減につながります。

またこの技術は、技術継承問題とも深く関わっています。熟練の設計者が退職すると、図面の読み解きノウハウも一緒に失われがちです。過去の2D図面を3D化してデジタル資産として整理しておけば、若い世代が参照・活用しやすくなります。

学生やエンジニアを目指す方にとっても、「2D図面を読んでモデリングする」というスキルは依然として重要ですが、「AIのドラフトをレビュー・修正する力」が新たな必須スキルになりつつある点は知っておく価値があります。仕事の進め方そのものが、「一から作る」から「AIが出したものを正確に判断・修正する」へとシフトしているのです。

気をつけたい点

便利そうに聞こえますが、正直にデメリットも共有しておきます。

精度は形状の複雑さに左右される

フランジのような比較的シンプルな円筒形状は生成AIでも高精度に3D化できることが確認されています。しかし、形状が複雑になるほど精度リスクは高まります。あくまで「AIが作ったドラフト（下書き）を人がレビューする」前提でのサービスです。

PDFは変換精度が下がりやすい

スキャンした紙図面やPDF形式のデータは、解像度や情報の欠損により変換精度が劣る傾向があります。できるだけ元データに近い形式（DXFなど）で入力するのが理想的です。

「チェックの機会が1回減る」という副作用

これはあまり語られない側面ですが、手作業で手順書や図面を作る工程は、設計の間違いを発見する機会でもありました。AIがドラフトを作る方式では、その確認ステップが一度省略される可能性があります。業界全体でまだ十分に議論されていない点です。

高頻度利用ではコストが積み上がる

従量制は少量試用に向いていますが、毎日大量の部品を処理する大規模な運用では費用が膨らむことも。使用頻度を見積もってから導入判断することをおすすめします。

小規模検証（PoC）では、古いスキャン図面・左右対称の部品・材質が異なる部品など複数パターンを試し、単一の精度数値だけで判断しないことが推奨されています。

よくある質問

Zumen AIはどんなCADソフトの出力に対応していますか？

• ●STEP・STL形式はすぐにダウンロード可能
• ●フィーチャー履歴付きのネイティブCADファイルはSOLIDWORKS（*.sldprt）・Fusion（*.f3d）・Inventor（*.ipt）向けに対応（最大1営業日以内）
• ●2D図面はPDF形式またはDXF形式でダウンロード可能

費用はどのくらいかかりますか？

• ●基本は1クレジット100円（税別）の従量制
• ●3Dモデリング：1部品10クレジット（1,000円）、修正は5クレジット（500円）
• ●図面バラシ：1図面1クレジット（100円）
• ●アカウント発行時に50クレジット（相当分）が無料付与される

競合サービスとの違いは何ですか？

• ●多くの競合が「2D→3D」の一方向に特化しているのに対し、Zumen AIは「3D→バラシ図面」も提供する双方向対応が特徴
• ●中小企業向けに低コストで試せる従量課金モデルを採用
• ●企業ごとの業務フローに合わせた個別カスタマイズやCADアドインにも対応

AIが生成した3Dモデルはそのまま製造に使えますか？

• ●現時点では「ドラフト（下書き）」として位置づけられており、人によるレビューと修正が前提
• ●形状が複雑なほど精度のリスクが高まるため、製造に使う前に設計者による確認が不可欠

どんな企業・人が使うと効果が高いですか？

• ●2D図面の資産は豊富だが3Dデータへの変換リソースが不足している中小製造業
• ●3D化を外注していてコスト・リードタイムが課題になっているケース
• ●過去の設計資産をデジタル化して技術継承につなげたい企業

まとめ

2D図面から3Dモデルへの変換、そして3Dアセンブリから部品ごとのバラシ図面作成——この両方をAIがこなす時代が、2026年に本格的に幕を開けました。中小製造業のDX（デジタル変革）の入り口として、低コストで試せる環境が整いつつあるのは確かです。一方で、「AIのドラフトを正確に判断・修正できる人間の目」はむしろ重要性を増しています。次は、実際にどんな部品でどれだけの精度が出るのか、自社の図面で検証してみることが最初の一歩になるでしょう。

参考文献

• ●AIで2D図面を3D CADモデル化、アセンブリからバラシ図面の作成も
